| MOQ: | 1 σύνολο |
| τιμή: | Διαπραγματεύσιμα |
| Τυποποιημένη συσκευασία: | Δαστική θήκη |
| Περίοδος παράδοσης: | 20 ημέρες |
| Τρόπος πληρωμής: | D/p, t/t |

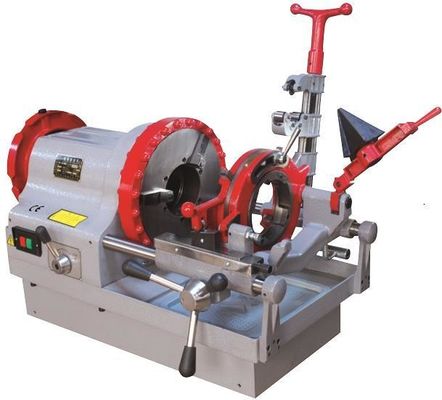

STT100 1/2-4" Αυτόματο Ηλεκτρικό Φορητό Κοπτικό και Σπειροειδές Σωλήνων 1100w Heavy Duty
Εισαγωγή
Αυτό το μηχάνημα είναι κατάλληλο για κοπή, σπειροειδή και εσωτερική φάση (η φάση είναι προαιρετική) σωλήνων για νερό, ηλεκτρικό ρεύμα και αέριο, και διαθέτει τη συσκευή αντιγραφής που μπορεί να κόψει αυτόματα το τυπικό σπειροειδές σπείρωμα σωλήνα, με αξιόπιστη συσκευή σύσφιξης και προηγμένο σύστημα ψύξης & λίπανσης. Επομένως, η υιοθέτηση αυτού του μηχανήματος μπορεί να παρατείνει τη διάρκεια ζωής της μήτρας σπειρώματος και να αποφύγει την παραμόρφωση & την ολίσθηση του σφιγκτήρα σωλήνα, ώστε να επιτευχθεί το υψηλής ποιότητας σπειροειδές σπείρωμα σωλήνα. Αυτό το μηχάνημα χρησιμοποιείται ευρέως στην εγκατάσταση εξοπλισμού, την κατασκευή και άλλες βιομηχανίες, θεωρείται ο ιδανικός εξοπλισμός για τη βελτίωση της αποδοτικότητας της εργασίας, την επιτάχυνση της προόδου του έργου, την εγγύηση της ποιότητας του έργου και τη μείωση της έντασης της εργασίας. (Είναι ένα συνηθισμένο μηχάνημα σπειρώματος στρογγυλού χάλυβα, κατάλληλο μόνο για το συνηθισμένο σπειροειδές στρογγυλό χάλυβα. Ο τρόπος λειτουργίας και η δομή του μηχανήματος είναι βασικά οι ίδιοι.)
Χαρακτηριστικά
Σώμα περιβλήματος, ολοκαίνουργιο, όμορφη εμφάνιση.
Ο κινητήρας επαγωγής χαλκού 900W οδηγείται ξεχωριστά για να αποφευχθεί το κάψιμο από το λάδι.
Ανεξάρτητη δομή κιβωτίου ταχυτήτων, εξοπλισμένο με γρανάζι από χάλυβα κράματος, λίπανση με λάδι, ανθεκτική διάρκεια ζωής.
Σχεδιασμός γραναζιού δύο μοχλών, καθιστά τη μετάδοση πιο εύκολη και ακριβή.
Χυτή χαλύβδινη δομή αλλαγής ταχυτήτων ισχυρότερη χωρίς κίνδυνο ρωγμών
Τεχνικά δεδομένα
|
Όνομα προϊόντος |
STT100 1/2-4" Αυτόματο Ηλεκτρικό Φορητό Κοπτικό και Σπειροειδές Σωλήνων 900w Heavy Duty |
|
Ταχύτητα περιστροφής του κύριου άξονα |
17/38 σ.α.λ. |
|
Μοντέλο κεφαλής μήτρας |
100F Πολυλειτουργική Κεφαλή Μήτρας (1/2-2") |
|
Αυτο-Ανοιχτού Τύπου Κεφαλή Μήτρας Αντιγραφής (2(1/2)-4") |
|
|
Πεδίο εφαρμογής |
1/2-2", 2 1/2-4'' |
|
Ισχύς κινητήρα: |
900W |
|
Μεικτό καθαρό βάρος |
155kg/135kg |
|
Διάσταση συσκευασίας |
900mm*640mm*680mm |
|
Είδος |
σπειροειδές σωλήνων |
|
Λέξη-κλειδί |
αυτόματο σπειροειδές βελόνας |

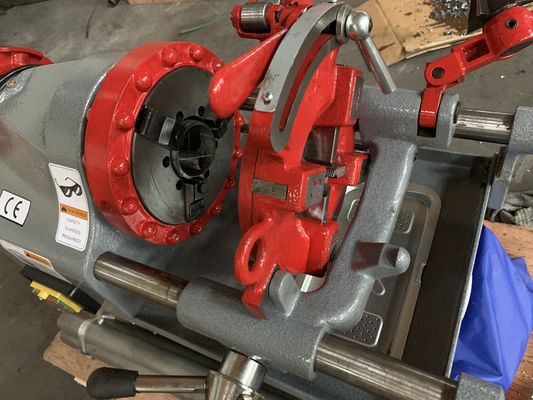

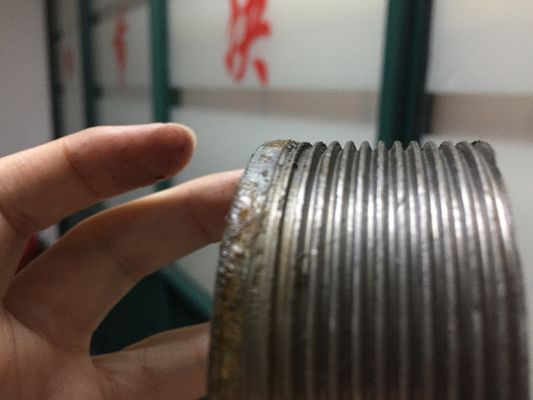

Λεπτομερείς φωτογραφίες
Οδηγός λειτουργίας:
Α. Εγκατάσταση σφιγκτήρα σωλήνα:
(1) Χαλαρώστε τα μπροστινά και πίσω τσοκ, τοποθετήστε τον σωλήνα από τη μία πλευρά του πίσω τσοκ.
(2) Πιάστε τον σωλήνα με το δεξί χέρι, σφίξτε πρώτα το πίσω τσοκ και μετά σφίξτε το μπροστινό τσοκ, για να στερεώσετε τον σωλήνα. Σφίξτε σωστά το πάνελ του σφυριού αριστερόστροφα, ώστε να σφίξετε σταθερά τον σωλήνα.
(3) Μετά την ολοκλήρωση της σπειροειδούς και της φάσης, σπρώξτε το πάνελ του σφυριού σε αντίθετη κατεύθυνση, ώστε να χαλαρώσετε το τσοκ.
(4) Όταν σφίγγετε έναν κοντό σωλήνα, ο κοντός σωλήνας πρέπει να έχει λοξή σύνδεση με τη μήτρα σπειρώματος. Με αυτόν τον τρόπο, ο σωλήνας μπορεί να καθορίσει σωστά το κέντρο όταν σφίγγεται το μπροστινό τσοκ.
Β. Προετοιμασία για σπειροειδή
(1) Επιλέξτε τη μήτρα σπειρώματος και την κεφαλή μήτρας σύμφωνα με τις ανάγκες σας.
(2) Εγκαταστήστε τις μήτρες σπειρώματος στην κεφαλή μήτρας σύμφωνα με τον αριθμό τους.
(3) Τραβήξτε τη λαβή, για να κλειδώσετε τη μήτρα σπειρώματος.
(4) Ρυθμίστε την απόσταση στην απαιτούμενη γραμμή κλίμακας.
(5) Σύμφωνα με το μέγεθος του σωλήνα, ρυθμίστε τη γραμμή κλίμακας της κεφαλής μήτρας στην απαιτούμενη θέση και κλειδώστε το παξιμάδι της λαβής.
Γ. Σπειροειδής:
(1) Τραβήξτε το πλαίσιο του μαχαιριού κοπής και τη φάση. κατεβάστε την κεφαλή μήτρας για να αγγίξετε το μπλοκ αντιγραφής. Μετά την αξιόπιστη τοποθέτηση της κεφαλής μήτρας, πατήστε το κουμπί για να ξεκινήσει το μηχάνημα.
(2) Περιστρέψτε τον σωλήνα αριστερόστροφα, περιστρέψτε τον τροχό χειρός της κοπής τροφοδοσίας και κάντε την κεφαλή μήτρας να πλησιάσει τον σωλήνα.
(3) Εφαρμόστε δύναμη στον τροχό χειρός της κοπής τροφοδοσίας, μέχρι η κεφαλή μήτρας να κάνει 3 ~ 4 σπειρώματα στον σωλήνα.
(4) Στη συνέχεια, χαλαρώστε τον τροχό χειρός της κοπής τροφοδοσίας, έτσι το μηχάνημα ξεκινά αυτόματο σπειροειδή. Όταν ο κύλινδρος της κεφαλής μήτρας περάσει πάνω από το μπλοκ αντιγραφής και πέσει κάτω, η μήτρα σπειρώματος θα ανοίξει αυτόματα και η σπειροειδής ολοκληρώνεται (Z13 Απαιτείται το μηχάνημα σπειρώματος T–M18 για να γυρίσει πίσω για να κάνει τη μήτρα σπειρώματος να εξέλθει). Η μήτρα σπειρώματος Z1T–50A πρέπει να χαλαρωθεί χειροκίνητα.
(5) Διακοπή μηχανήματος. Επιστροφή στο φορείο, μέχρι η όλη κεφαλή μήτρας να εξέλθει από το άκρο του σωλήνα. Τραβήξτε έξω την κεφαλή μήτρας, κλειδώστε τη λαβή και τραβήξτε την κεφαλή μήτρας.
Δ. Σημεία προσοχής κατά τη διάρκεια της σπειροειδούς:
(1) Όταν η μήτρα σπειρώματος αγγίζει τον σωλήνα, αυξήστε σταδιακά τη δύναμη για να σφίξετε τον τροχό χειρός της κοπής τροφοδοσίας μέχρι η μήτρα σπειρώματος να δαγκώσει 3~4 δόντια στον σωλήνα. Εάν εφαρμόσετε μια μικρή δύναμη στον τροχό χειρός της κοπής τροφοδοσίας και τον κάνετε να συγχρονιστεί με τη μήτρα σπειρώματος, θα παραχθούν υψηλότερης ποιότητας σπειρώματα.
(2) Δώστε προσοχή στην απόσταση επέκτασης του σωλήνα. Εάν είναι πολύ κοντό, η κεφαλή μήτρας θα συγκρουστεί με το μπροστινό τσοκ και το μηχάνημα θα καταστραφεί.

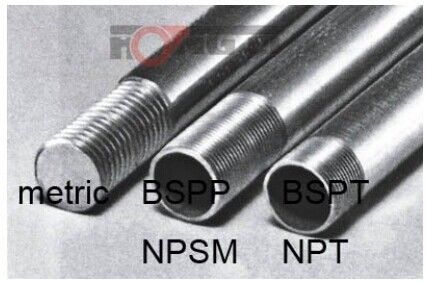

Ε. Ρύθμιση προδιαγραφών σπειρώματος:
Η θέση ρύθμισης προδιαγραφών σπειρώματος έχει οριοθετηθεί πριν από την έξοδο από το εργοστάσιο. Εάν είναι απαραίτητο, οριοθετήστε το ξανά σύμφωνα με την ακόλουθη μέθοδο. Για παράδειγμα, παράγετε σπειρώματα σωλήνων 2":
(1) Το τμήμα που επισημαίνεται με την προδιαγραφή 2" στο εξάρτημα ρύθμισης βήματος ρυθμίζεται στην αντίστοιχη θέση.
(2) Χαλαρώστε τις βίδες και στα δύο άκρα της βαθμονομημένης κλίμακας της κεφαλής μήτρας, μετακινήστε τη βαθμονομημένη κλίμακα, ευθυγραμμίστε τη γραμμή κλίμακας με τη γραμμή δείκτη και σφίξτε ξανά τις βίδες.
ΣΤ. Αποσυναρμολόγηση μήτρας σπειρώματος:
(1) Χαλαρώστε το παξιμάδι της λαβής της κεφαλής μήτρας, μετακινήστε το στο πιο μακρινό άκρο και στρίψτε το ελαφρά.
(2) Μετακινήστε το μπλοκ αντιγραφής προς τα δεξιά, μέχρι ο κύλινδρος της κεφαλής μήτρας να αγγίξει την πλάκα βάσης (βασικό επίπεδο). Στη συνέχεια, βγάλτε τη μήτρα σπειρώματος.
Ζ. Εγκατάσταση μήτρας σπειρώματος:
Εισαγάγετε την αντίστοιχη μήτρα σπειρώματος στις αυλακώσεις μήτρας διαδοχικά. Κατά την εισαγωγή της μήτρας σπειρώματος, σημειώστε ότι: οι μήτρες σπειρώματος είναι προετοιμασμένες σε σετ, επομένως πρέπει να χρησιμοποιούνται σε σετ. Όταν μια μήτρα σπειρώματος καταστραφεί, οι άλλες τρεις μήτρες σπειρώματος πρέπει να αντικατασταθούν ταυτόχρονα, προκειμένου να μην επηρεαστεί η ποιότητα της σπειροειδούς.
Σημείωση: όταν η μήτρα σπειρώματος εισάγεται στο σωστό βάθος της αυλάκωσης μήτρας, το κενό κλειδώματος της πρέπει να εμπλακεί με το κλειδί κλειδώματος της καμπύλης πλάκας. Στη συνέχεια, στρίψτε την καμπύλη πλάκα και η μήτρα σπειρώματος θα τοποθετηθεί σωστά.
Η. Κοπή και φάση: όσον αφορά την κοπή ή τη φάση, κόψτε πριν τη φάση.
Κοπή:
(1) Τραβήξτε την κεφαλή φάσης και την κεφαλή μήτρας πάνω από τον σωλήνα.
(2) Κατεβάστε το πλαίσιο του μαχαιριού κοπής και γυρίστε τη λαβή του μαχαιριού κοπής. Αυξήστε το άνοιγμα του πλαισίου του μαχαιριού κοπής, έτσι ώστε ο κύλινδρος του πλαισίου του μαχαιριού κοπής να υπερβαίνει τον σωλήνα.
(3) Περιστρέψτε τον τροχό χειρός της κοπής τροφοδοσίας και μετακινήστε το μαχαίρι κοπής στην απαιτούμενη θέση κοπής.
(4) Περιστρέψτε τη λαβή του μαχαιριού κοπής, έτσι ώστε το μαχαίρι κοπής και ο σωλήνας να σφίγγονται.
(5) Ξεκινήστε το μηχάνημα, περιστρέψτε αργά τη λαβή του μαχαιριού κοπής, έτσι ώστε η λεπίδα του μαχαιριού κοπής να κόβει στον σωλήνα. Όταν ο σωλήνας περιστραφεί για έναν κύκλο ή αρκετούς κύκλους, η λαβή του μαχαιριού κοπής περιστρέφεται για 1/4 κύκλο.
Αφού ολοκληρωθεί η κοπή, βγείτε από τη βίδα τροφοδοσίας του μαχαιριού κοπής και τραβήξτε το πλαίσιο του μαχαιριού κοπής στην αρχική θέση.
Προειδοποίηση: εάν η λαβή του μαχαιριού κοπής περιστραφεί πολύ βίαια, όταν το μαχαίρι κοπής κοπεί στον σωλήνα, ο σωλήνας μπορεί να παραμορφωθεί, ο τροχός του μαχαιριού κοπής μπορεί να σπάσει και η έδρα του μαχαιριού κοπής μπορεί να ραγίσει.
Φάση:
(1) Τραβήξτε την κεφαλή μήτρας και το μαχαίρι κοπής, τοποθετήστε τη λαβή ρύθμισης ταχύτητας στη θέση υψηλής ταχύτητας, κατεβάστε τη φάση, σπρώξτε τη ράβδο του μαχαιριού προς την κατεύθυνση του σωλήνα και κάντε τη λαβή της φάσης να περιστραφεί 1/4 περιφέρεια για να κλειδώσετε τη λαβή του μαχαιριού.
(2) Ξεκινήστε το μηχάνημα, περιστρέψτε τον τροχό χειρός της κοπής τροφοδοσίας και σπρώξτε τη φάση στην εσωτερική οπή του σωλήνα.
(3) Σταματήστε το μηχάνημα μετά την ολοκλήρωση της εργασίας, τραβήξτε πίσω τη ράβδο του μαχαιριού και σηκώστε τη φάση στην αδρανή θέση.
Συνήθη σφάλματα και λύσεις
|
Συνήθη σφάλματα |
Λόγοι |
Λύσεις |
|---|---|---|
| 1. Ο κινητήρας δεν λειτουργεί ή λειτουργεί με διακοπτόμενο ήχο |
1. Η ασφάλεια έχει καεί 2. Το βύσμα δεν είναι καλά συνδεδεμένο 3. Το εσωτερικό τμήμα του καλωδίου είναι σπασμένο 4. Ο διακόπτης κουμπιού δεν είναι καλά συνδεδεμένος 5. 100UF Βλάβη πυκνωτή 6. Η θερμοκρασία περιβάλλοντος είναι πολύ χαμηλή και το λιπαντικό γράσο στερεοποιείται.
|
1. Εντοπίστε το σπασμένο τμήμα με ένα πολύμετρο και χρησιμοποιήστε μια νέα ασφάλεια 2. Αντικαταστήστε το βύσμα ή την πρίζα 3. Αντικαταστήστε το καλώδιο τροφοδοσίας 4. Αντικαταστήστε τον διακόπτη 5. Χρησιμοποιήστε έναν νέο πυκνωτή 6. Λειτουργήστε σε εσωτερικούς χώρους ή βοηθήστε το να ξεκινήσει |
| 2. Ο σωλήνας δεν στερεώνεται και γλιστρά κατά τη διάρκεια της σπειροειδούς |
1. Ανεπαρκής δύναμη σφυρηλάτησης 2. Η άκρη της σιαγόνας σύσφιξης ανατρέπεται 3. Μία άκρη της σιαγόνας σύσφιξης σπάει ή έχει κενό
|
1. Σφυρηλατήστε δυνατά 2. Ρυθμίστε την άκρη της σιαγόνας σύσφιξης 3. Χρησιμοποιήστε μια νέα άκρη σιαγόνας σύσφιξης |
| 3. Το μαχαίρι κοπής δεν κόβει και δεν παράγει σωστά σπειρώματα |
1. Η αιχμηρή γωνία του μαχαιριού κοπής φθείρεται και γίνεται τόξο 2. Ο πείρος του μαχαιριού κοπής φθείρεται 3. Η δύναμη κοπής είναι ανεπαρκής
|
1. Αντικαταστήστε τη λεπίδα του μαχαιριού κοπής 2. Αντικαταστήστε τον πείρο 3. Κόψτε πιο έντονα |
| 4. Το μαχαίρι δεν μπορεί να κόψει κατά τη διάρκεια της σπειροειδούς |
1. Το άνοιγμα της μήτρας σπειρώματος είναι πολύ μικρό στην αρχή της σπειροειδούς 2. Αρκετά δόντια της κεφαλής του μαχαιριού είναι σπασμένα 3. Η κεφαλή του μαχαιριού δεν ταιριάζει 4. Υπάρχει σίδηρος απορριμμάτων στην αυλάκωση της μήτρας
|
1. Χρησιμοποιήστε τη μήτρα σπειρώματος σωστά 2. Αντικαταστήστε το μαχαίρι 3. Επανατοποθετήστε την κεφαλή του μαχαιριού 4. Καθαρίστε την κεφαλή της μήτρας σπειρώματος |
| 5. Το μπροστινό τσοκ χαλαρώνει και πέφτει |
Οι βίδες χαλαρώνουν λόγω μακροχρόνιας χρήσης
|
Επιθεωρήστε τα έγκαιρα |
Συχνές ερωτήσεις
1. Πώς να λάβετε μια ακριβή προσφορά από εμάς;
Δώστε μας τη λεπτομέρεια του υλικού, όπως το πάχος και το πλάτος του μετάλλου.
2. Ποιο είναι το κόστος αποστολής από την Κίνα στη χώρα σας;
Μπορούμε να στείλουμε το μηχάνημα στο λιμάνι σας ή στη διεύθυνση της πόρτας σας δια θαλάσσης ή αεροπλάνου. Παρακαλούμε, πείτε μας το πλησιέστερο λιμάνι ή τη διεύθυνσή σας με ταχυδρομικό κώδικα. Έχουμε αξιόπιστο ναυτιλιακό πράκτορα για να εξασφαλίσουμε την ασφαλή, βολική και έγκαιρη παράδοση.
3. Όροι πληρωμής, MOQ, εγγύηση, FOB;
Όροι πληρωμής: 30% TT που καταβάλλεται εκ των προτέρων, το υπόλοιπο 70% πριν από την αποστολή.
Ελάχιστη ποσότητα παραγγελίας: 1 σετ.
FOB :Shanghai/Ningbo
Χρόνος παράδοσης :7 ημέρες μετά την παραλαβή της επίσημης παραγγελίας και της κατάθεσης 30%.
Εγγύηση: 12 μήνες.
4. Ποιο είναι το πακέτο;
Θήκη από κόντρα πλακέ χωρίς υποκαπνισμό.
5. Τι γίνεται με την υπηρεσία θέσης σε λειτουργία;
Μπορούμε να προσφέρουμε υπηρεσία θέσης σε λειτουργία, ο αγοραστής πρέπει να αντέξει τα αεροπορικά εισιτήρια.
6. Ποια είναι η πολιτική για την εγγύηση και τα σπασμένα μέρη;
Η περίοδος εγγύησης του εξοπλισμού διαρκεί ένα έτος, κατά τη διάρκεια του οποίου τα σπασμένα μέρη και τα ανταλλακτικά που προκαλούνται από την ποιότητα μπορούν να προσφερθούν δωρεάν.
7. Οποιαδήποτε ερώτηση, καλέστε μας ή στείλτε email, θα προσπαθήσουμε να σας ικανοποιήσουμε.
